آپٹیکل کلر سینسر

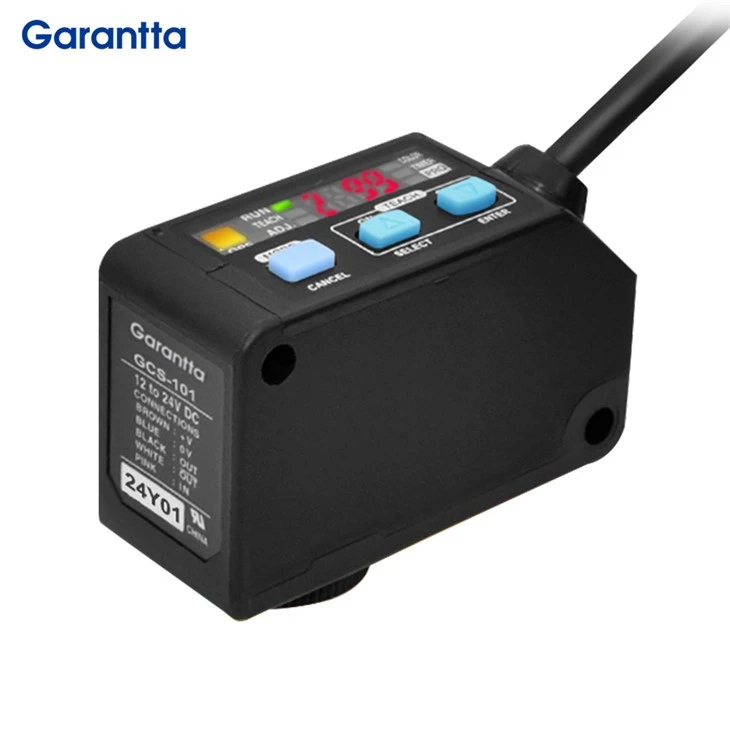

شفاف اشیاء (جیسے شیشے کی بوتلیں ، شفاف فلمیں) یا انتہائی عکاس اشیاء (جیسے چمقدار دھات کی ورق ، آئینہ دار لیبل) کا پتہ لگانا رنگین مارک سینسروں کے لئے ایک عام چیلنج ہے۔ جی سی ایس 101 کا سماکشیی عکاس آپٹیکل ڈیزائن اس میں کچھ موافقت پیش کرتا ہے ، لیکن مناسب ہینڈلنگ ابھی بھی ضروری ہے۔

شفاف اشیاء کا پتہ لگانے کے اصول اور حدود:
اصول: سینسر کے ذریعہ خارج ہونے والی روشنی شفاف شے سے گزرتی ہے۔ اگر اس کے پیچھے ہوا ہے تو ، زیادہ تر روشنی بکھر جائے گی۔ اگر کوئی پس منظر (جیسے رولر ، بیس پلیٹ) ہے تو ، روشنی کی عکاسی ہوگی۔ لہذا ، یہ حقیقت میں شفاف آبجیکٹ کے پیچھے پس منظر کے رنگ یا موجودگی کا پتہ لگاتا ہے۔

اطلاق کی مثال: شفاف فلم پر چھپی ہوئی شفاف علاقوں کا پتہ لگانا۔ اس معاملے میں ، سینسر فلم کو خود (پس منظر کی عکاسی کے ساتھ) پہچاننے کے لئے تیار کیا جاسکتا ہے۔ جب شفاف علاقہ گزرتا ہے تو ، اس میں کوئی عکاسی نہیں ہوتی ہے ، اس طرح سگنل کی تبدیلی پیدا ہوتی ہے۔

ہینڈلنگ کے طریقے:
اس شے کے پیچھے براہ راست ایک مقررہ ، یکساں رنگین ، اور غیر - عکاس پس منظر کی پلیٹ (جیسے دھندلا سفید یا سیاہ) فراہم کریں۔
انتہائی مستحکم سگنل کی پوزیشن تلاش کرنے کے لئے سینسر ، شفاف آبجیکٹ ، اور پس منظر کے مابین فاصلے کو خاص طور پر ایڈجسٹ کریں۔

انتہائی عکاس اشیاء کو سنبھالنے کی تکنیک:
اہم مسئلہ: قیاس آرائی کی عکاسی ایک مقررہ زاویہ پر زیادہ تر روشنی کی عکاسی کرتی ہے ، جس کے نتیجے میں سینسر کی طرف سے بہت کم روشنی موصول ہوتی ہے ، جس کی وجہ سے کمزور یا غیر مستحکم اشارے ملتے ہیں۔

ہینڈلنگ کے طریقے:
جھکا ہوا تنصیب کا طریقہ: عکاس سطح کا سامنا کرنے والے آپٹیکل کلر سینسر کو عمودی طور پر انسٹال نہ کریں۔ اسے کسی زاویہ (جیسے ، 10-30 ڈگری) پر جھکاؤ کرنے کی کوشش کریں تاکہ خارج ہونے والی روشنی کسی زاویہ پر سطح پر حملہ کرے ، جس سے کچھ بکھرے ہوئے روشنی کو وصول کنندہ کے ذریعہ پکڑا جاسکے۔
مارکنگ میٹریل کو تبدیل کریں: اگر ممکن ہو تو ، دھندلا ٹیپ کا ایک چھوٹا سا ٹکڑا منسلک کریں یا عکاس علاقے پر دھندلا نشان چھڑکیں جس کا پتہ لگانے کی ضرورت ہے۔ اس کے بعد سینسر اس دھندلا نشان کا پتہ لگائے گا ، کامیابی کی شرح میں نمایاں اضافہ ہوگا۔

حساسیت کو ایڈجسٹ کریں: تدریس کے دوران ، نسبتا strong مضبوط سگنل کے ساتھ عکاس سطح پر کسی ایسے علاقے کا مقصد بنائیں ، اور آپ کو حساسیت کو مناسب طریقے سے بڑھانے کے لئے آلہ کے ٹھیک - ٹننگ نوب کو استعمال کرنے کی ضرورت ہوگی۔
